1 概 述

SHZ-D型恒轉(zhuan)速(su)源(以下簡称SHZ-D)是根據JJG622 — 97《絕缘電阻表檢定規程》的技術要求而(er)設計生產的專用產品，系我廠原有SHZ-D型恒轉速源(yuan)的升級款，顯(xian)示方式更直觀，静(jing)音效(xiao)果更突出，重(zhong)量更轻，完(wan)全满足各種正轴和偏轴型手摇式兆欧表和接(jie)地電阻表的檢定需求。本儀器在綜合借鉴國内多種恒轉速源(yuan)優勢的(de)基礎上，廣(guang)泛吸納用戶實际使用反(fan)饋，融合(he)先進控製技術，采用高精度步進(jin)電機驅動系(xi)統，配合直(zhi)觀易用的触摸(mo)屏操作界面，實現轉速的连續(xu)无級可調。設備(bei)特別設有120轉/分和150轉/分兩個快捷定速按键，便(bian)於(yu)常用轉速的一键設定，最大轉速可達500轉/分以(yi)上，支持用戶在允許範围内任意設定所需轉速。其優异(yi)的负载適應性能確保轉速稳定，不因外部(bu)负载變化而產生(sheng)波動。

儀器采用(yong)灵敏的(de)轻触開關及精密同轴平衡裝置，將智能控製系統與執行機構高度集(ji)成(cheng)於一體，不仅操作簡便快捷，更在长期運行中展現出(chu)卓越的可(ke)靠性與稳定性，廣泛適用於各類手摇式兆欧(ou)表的實驗與生產場景。



2 主 要 技 術 指 標

轉速範围：            1 ～ 500轉/分

定速點：                 120轉/分，150轉/分

精  度：               ±1轉

使用電壓：              220V ± 22V

功  耗：            ＜50VA

外型尺寸(mm):        400×340×340 mm

重   量：   15kg



3 工 作 原 理

   單片機和(he)晶振(zhen)來產生與電機轉速相匹配的 PWM 信號，启動键和調速键合(he)成(cheng)多功能键，共同完成启動轉速和(he)步進調速功能。由單(dan)片機產生的 PWM 信號經驅動(dong)電路放大后，直接推動步進電機，由步(bu)進電機來驅動電(dian)機。步進電機的轉速只由 PWM 的頻率來決定，而與供(gong)電電壓(ya)无關。因此，它的轉速不會随负载的變(bian)化(hua)而改變。



4 使 用 方 法

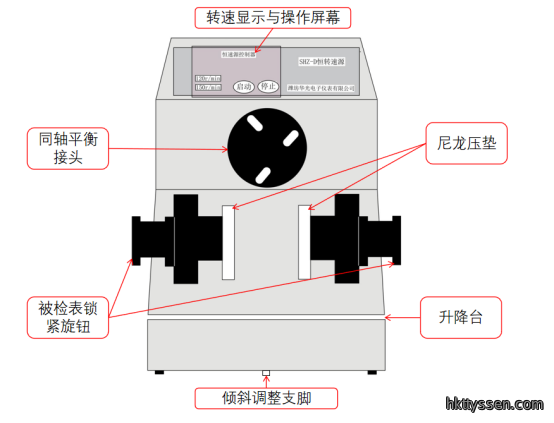

                                            結構示意圖





5 操作方法

1. 檢(jian)查儀器外觀完好，各旋钮運動平滑(hua)。
2. 儀器安裝在水平臺(tai)面，電源開關置於關的状態下，连接好(hao)電源線(xian)。
3. 將被檢(jian)表放在工作(zuo)臺上，反复(fu)旋(xuan)轉升降調整旋钮,使被檢表摇把與電機(ji)轴調至 同轴，再(zai)將被檢表摇把插入同轴平衡接头(tou),通過被檢表锁紧旋钮(niu)锁紧。
4. 開启電源開關，按動相應启動键，電機在120轉/分或150轉/分状 態下開始启動(dong)，分別(bie)按動轉速調整加速键“↑”和减速键“↓”,在1～500 轉/分内任意(yi)調節(jie)，被檢表開始工作(zuo)。
5. 結束檢定時，按動“启停”键，電機停轉，關闭電源。
6. 分別調節倾斜調整支脚  ,可使儀器分別做前、后、左、右四個方向的(de)倾(qing)斜5°試驗。
