一、概述

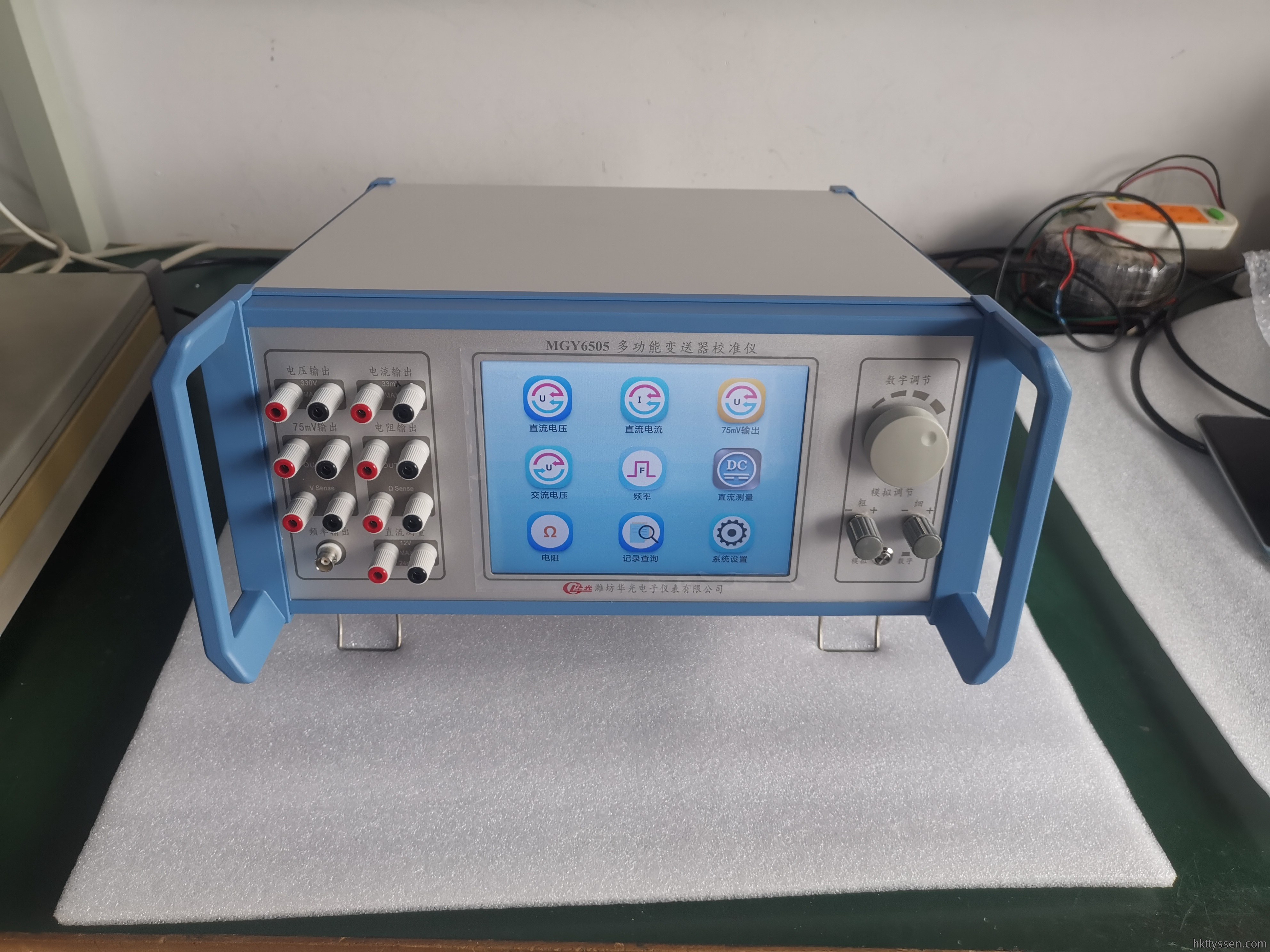

MGY6505是一款多量程、宽範围、高精度七位半輸出並(bing)顯示(shi)的直流電表校驗儀。该儀器可輸出高準確度的直流電壓/電流、交流電壓，独立±75mV直(zhi)流電壓(ya)輸出，同時具有電阻模擬和(he)直流電(dian)壓電流測量、頻率輸出、波形輸出等功能，專(zhuan)用(yong)於各種變送器校驗使用。



二、主要功能及特點



2.1 交直流電壓輸出最大330 V,直流電流最大33mA,交流頻率範围：40Hz～500Hz。

2.2 模擬電阻範围：0～5000Ω；连續可調。

2.3 變送器測量範围：0～±12V; 0～±24mA。

2.4 脉冲頻率輸出範围：0.01Hz～2MHz。

2.5 负载能(neng)力強，在满负荷条件(jian)下確保量值稳定(ding)準確，可覆盖各種變送器的檢定。

2.5 具有輸出量值直接键入、電位器調節、旋轉编碼(ma)器(qi)、步進比例(li)等多種量值(zhi)調節方式。

2.6 配備大尺寸(cun)液晶触摸彩屏，量值顯示直(zhi)觀，操作十(shi)分便捷。

2.7 輸出具有完善的软硬件保護功(gong)能，提(ti)高設備长期使用可靠性。

2.8 直流輸出時可改(gai)變輸(shu)出正负極性。



三、主要技術指標



3.1直流電壓技術指標（23℃±2℃）：



量程	調節 細度	準確度 ±（讀数值%+满量程%）	纹波 系数	负载能力
75mV*	5ppm	0.001%RD+0.0015%RG	＜0.05%	100 mA
100mV
300mV
1V
3V
10V
30V
100V		0.002%RD+0.003%RG		20 mA
300V

  備注：75mV*独立端口輸出(chu)，其中，7.5mV以下(xia)附(fu)加误差±0.8μV



3.2直流電流技術指標（23℃±2℃）：

量程	調節細度	準確度 ±（讀数值%+满量程%）	纹波 系数	负载能力
3mA	5ppm	0.002%RD+0.003%RG	＜0.05%	8V
30mA



3.3交流電壓技術指標（23℃±2℃）：



量程	調節 細度	準確度 ±（讀数值%+满量程%）		失真度	负载能力
		40-200Hz	200-500Hz
100mV	20ppm	0.012%RD+ 0.008%RG	0.02%RD+ 0.03%RG	0.05%	100mA
300mV
1V		0.004%RD+ 0.006%RG	0.012%RD+ 0.008%RG
3V
10V
30V
100V					20 mA
300V



3.4模擬電阻技術指標（23℃±2℃）：



量程	調節細度	稳定性 （%RG/min）	準確度 ±（讀数值%+满量程%）
400Ω	20ppm	0.001%	0.001%RD+0.002%RG
4kΩ

*為保證電(dian)阻測量数值的稳定性(xing)，1kΩ以(yi)下請使用四線測量法。



3.5 直流測量技術指標（23℃±2℃）：

量程	20mA	2mA	10V	1V
測量範围	-24～+24mA	-2.4～+2.4mA	-12～+12V	-1.2～+1.2V
輸入電阻	100Ω	100Ω	1.25MΩ	1.25MΩ
準確度 ±（讀数值%+满量程%）	±（0.004%*RD+0.006%*RG）

 備注：该功能用於測量變(bian)送器的二次直流信號(hao)



3.6 頻率輸出技術指標（23℃±2℃）:



輸出範围	分辨力	準確度
0.01~2MHz	0.00001Hz	0.002%RD



3.7其他技術指標：

重    量：≤ 10kg（不包括附件和包裝箱）

體    积：420mm×345mm×205mm

工作電源: AC220V±10%

工作環境：温度-20～40°C；相對湿度≤85%。
