- 產品描述
-
1、概述
DO30A型多功能校(xiao)準儀是智能化(hua)交、直流標準電壓、電(dian)流標準源（簡称儀器）。（交流輸出為真有效值顯示）。液晶顯示輸出值、百(bai)分比和(he)量程值。可根(gen)據需要細分量程，並選擇相應的(de)步(bu)進量。幅(fu)值調節可選擇按键或模擬(ni)（编(bian)碼器）單独調節，也可以按键和模(mo)擬同時(shi)配合調節，使(shi)用非常方便(bian)；儀器具有数字(zi)顯示、误差直讀、量程宽、分檔細、精度高、稳定性(xing)好、使用方便等特(te)點。適(shi)用於檢(jian)定、校驗、修理四位半(ban)以下数字萬用(yong)表、電壓表(biao)和電(dian)流表，以及各種0.2級以下指针式萬用表、交、直流(liu)電壓(ya)表和電流表；亦可作為高(gao)稳定度測試電源，配合高(gao)等級標準表使用，校對0.1級及以下電流表(biao)和電壓表。橡胶软(ruan)按键，手感好更(geng)耐用。本儀器可加裝USB接口與計(ji)算(suan)機连接可實現数據傳輸和打印（選配(pei)）。
2、主要功能
2.1 六位LCD数字顯示，輸出值按實际值和百分比兩種方式顯示(shi)。
2.2 采用键盘控製輸出值的增减，方便檢測数字式儀表。調節模式(shi)有按量程的百分(fen)比調節和按键對應顯示位数(shu)調節(位調)兩種。键盘控製量分為100%/N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。
2.3 配有外控調節器可以(yi)离機控製輸出量的增减，調節器上(shang)有键盘和電位器(qi)兩種配置，任意(yi)轉换。
2.4模擬調節輸出值的增减，方(fang)便檢測指针式儀表。模擬采用编碼器調節。也可在按百分比調節或位調模式(shi)下配合模(mo)擬编碼器随意調節。
2.5 交、直流(liu)電壓(ya)輸出範围為0～1050V。
2.6 交、直(zhi)流電流輸出範围(wei)為0～24A。
2.7 供選擇(ze)的(de)交流頻率為五種：市電同(tong)步、50Hz、60Hz(59.7HZ)、400Hz、1kHz（晶振振荡頻率稳定）。
2.8 設有十一檔電阻值（×2），輸出範围：10~20MΩ
2.9 輸出超载自動保護、手動(dong)复位。
2.10 交流50Hz輸出可選擇市電(dian)同步(bu)，减小被檢表的拍(pai)頻影響。
2.11具有校準網壓(ya)表（YDS1/YDS2），電流表(YS-3)及儀表照明檢測功能。
2.12 钳形表測量：配用本(ben)廠標(biao)準線圈HG1000A，可測量0～1000A的钳形電流表，误差＜0.3%。

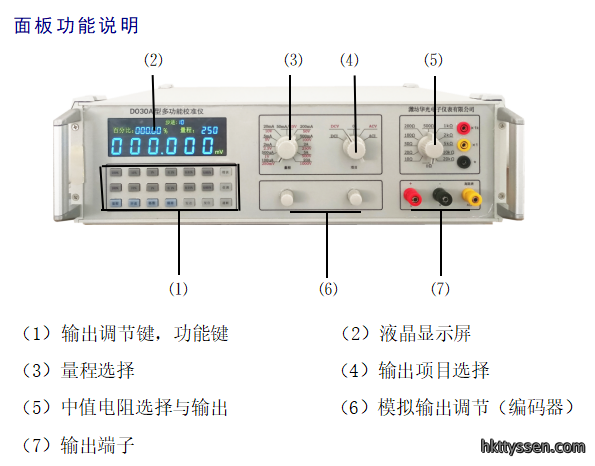

3、面板
4、技術性能
4.1 稳定性： AC < 满量程的0.01% / 5分鐘
DC < 满量程的0.005% / 5分鐘
4.2 交流失真度： < 0.5%
4.3 直流纹波系数：< 0.05%（輸出直流電壓大(da)於1V）
4.4 輸出頻率及準確(que)度(du)：市電同(tong)步、50Hz、60Hz(59.7Hz)、400Hz、1kHz ；準確度< 0.5%+0.1Hz
4.5 輸出電(dian)壓、電流及中值電阻(zu)的範围及準確度應符合下(xia)表的參数（23℃±2℃，輸出值大於10%量程，50Hz不稳時(shi)可用(yong)60Hz）
4.6 電源：交流電源電壓(ya)220V±10%，頻率50Hz±5Hz；功耗≤150W
4.7 工作環境： 工作環境的温度0℃～40℃，相對湿度≤80%
4.8 工作時間： 连續
4.9 外形尺寸：155（高）×490（宽）×460（深）單位： mm
4.10 重量：約 15kg
5、使用方法
5.1 儀器應(ying)置(zhi)於通風良好，无日光直(zhi)射、干燥、清洁的場所。電源的供電電壓為220V±10%，頻率為50Hz±1Hz。精密測試請用電子式交流净化稳壓電源(yuan)供電，電源插座上(shang)地線應良好接(jie)地。
5.2 開機前輸出項目選擇開(kai)關（4）置於(yu)“0”位(wei)置，輸出端先不要接上被檢儀表（以免因(yin)檔位選擇(ze)不当而损坏儀表）。
5.3 接通電源開關（在后面板），（2）顯示窗應亮。
5.4 预(yu)熱20分鐘(zhong)后(hou)開始工作。根(gen)據被檢儀表的種類和量程，選擇儀器相應的量程、满(man)度和步進值N。
5.5采用百分比調節幅值：按键分為“100%”、“10%”、“1%”、“0.1%”、“0.01%”“0.001%”（分別為100%量程/N、 10%量程/N、1%量程/N、0.1%量程/N、0.01%量程/N、0.001%量程/N。（N:4、5、6、10、15，可根據測量需要選擇）。“N”值為(wei)“10”時對應(ying)按键為量程的(de)百分值，儀器默認“N”值為(wei)“10”。
采用按位調節幅值：按(an)六(liu)位顯示数字下對應的键一次，该位輸出值上升或下降1個数字。
上排上升键功能：按百分比調節時，每按一次，輸出上升相應键的調(diao)節量(liang)，點按 n次，則上升n倍相應键(jian)的調節量，按住(zhu)不放，輸出將连(lian)續上升，当顯示值< 100%满(man)度時(shi)，如按住“10%”按键不放，輸出最多只能調節到100%满度，待松開按(an)键后，方可繼續(xu)調節到120%满度。1000V檔設定最大只能調節到105%满量(liang)程。
按位調時按(an)六(liu)位顯示数字下對應的键一次，该位輸(shu)出值上升1個数字。
下排下降键的功能(neng)和上升(sheng)键相似，只是調節方(fang)向相反。如果按(an)一下“100%”下降键，輸出將自動回(hui)零，請按(an)此(ci)键讓輸出回零，“复位”键回零无效。按位調時按(an)六(liu)位顯示数字下對應的键一次，该位輸出值下降1個数字。
“100%”键可以方便(bian)檢查指针表的卡针現象，按(an)一(yi)次上排
“100%”键，輸出(chu)上升至(zhi)量程的100%，按一次下排“100%”键，輸出(chu)下降到0。
采用模擬調(diao)節器調節幅值（外控(kong)調節器選(xuan)配）：使用面板上模擬調節器（或外控調節器）調節時，在(zai)以上兩種模式下不需任何轉换，就可以用面板上模擬調(diao)節器（或外控調節器）調節輸出值的大小。用面(mian)板上模(mo)擬（或外控調節器）調節器配合按键使用更方便(bian)。
注意:如果配有外控調節器(qi)應在關機模式下(xia)插拔。每次測量(liang)完毕應按一下(xia)“100%”下降键或按通/断键讓輸(shu)出回零，再作下一次測量。
5.6 交流默認60Hz，可根據需要按键選(xuan)擇交流輸出頻率，其中50Hz輸出時具有市電同步或本(ben)機振荡兩種方(fang)式。
5.7使用校準儀(yi)檢測被(bei)檢表：
5.7.1使用前的準備與檢查：
a)將（4）輸出項目(mu)選(xuan)擇置於0位，接好電源線（如果(guo)配有外(wai)控調節器應在開启電源前接上，在后(hou)面(mian)板上) 。校準儀后面板上接地端(duan)與大地可靠连(lian)接。
5.7.2 檢測被檢儀表
a)開(kai)启(qi)后面板上電源開關，校準儀所(suo)有顯(xian)示為“--”。校準儀(yi)需预熱20分鐘，方可進行檢(jian)測工(gong)作。作精(jing)密測量(liang)時，需(xu)预熱1h。
b）將被(bei)檢儀表用＜10mΩ的导線與校準儀（7）紅、黑輸出端子可靠连接。
c）根據被檢儀(yi)表的種類及量(liang)程，將（3）量程選擇和（4）項目選擇開關置於相應的位置，按“通/断”键，：、“通/断”燈亮，調節輸出。
d）交流電壓、電流表檢測：將（4） 輸出項(xiang)目(mu)選擇分別置於“ACV”或 “ACI”位，頻率選擇60Hz，（若需50 Hz、400 Hz或1kHz時可按(an)（1）功能按键選擇相應頻率）。把（3）量(liang)程選擇置於被(bei)檢表相應檔位，即可(ke)進行檢測工作。先按通断键，再用（1）輸(shu)出調節按键或模擬調節器調節輸(shu)出，同時(shi)监(jian)測（2）輸出值顯示(shi)與被檢表的示值到檢測(ce)點位置。(指针表建議用(yong)模(mo)擬調節器調節；数字表建議用按键(jian)調節）。
e）直流電壓、電流表檢測:(直流項目檢測時，頻率默認為400Hz）
將（4）項目選擇分別置於“DCV”或 “DCI”位，（2）中“DC”顯示，把（3）量(liang)程選擇置於被(bei)檢表相應檔位，即可(ke)進行檢測工作。
f）钳形電流表的檢測：將（4）項目選擇分別置於“ACI”或 “DCI”
位，按“钳表”按键，把（3）量(liang)程選擇置於被(bei)檢表相應檔位，鏈接標準線圈后，即可(ke)進行檢測工作。
g）萬用(yong)表電阻檔檢測：用電阻檔校驗被檢表“Ω”檔。將（5）中值電(dian)阻選擇置於(yu)“0Ω”位(wei)置，被檢表進行零(ling)欧校正后，根據(ju)被檢表量程選擇(ze)×1或×1k插孔(kong)進行電阻檔檢測(ce)。（電阻檔檢測時也(ye)可關闭(bi)電源）
6、注意事項
器或被檢儀表。
6.2 本儀器最大輸出電壓超過1000V，操作時應注意安全。
6.3 輸出连接导線要有足(zu)够(gou)的絕缘強度（1500V）和截面积（大
於5平方毫米，
6.4 大(da)電流輸出時，连接导線截(jie)面积應大於5平方毫米，长度小(xiao)於100厘(li)米。
6.5 本儀器不宜在相(xiang)對湿度大於80%的環境中工作；供電(dian)電源
質量將(jiang)影響輸出稳定度。
6.6 關機前請(qing)切断所有(you)輸出。
6.7電流、電壓(ya)从（7）紅、黑端子(zi)輸出。
6.8 高内阻交(jiao)流電流表根據(ju)需要从（7）黄、黑端子輸出，最大1A。
6.9外控調節器“模擬/数字”插座（選配在后面板）
